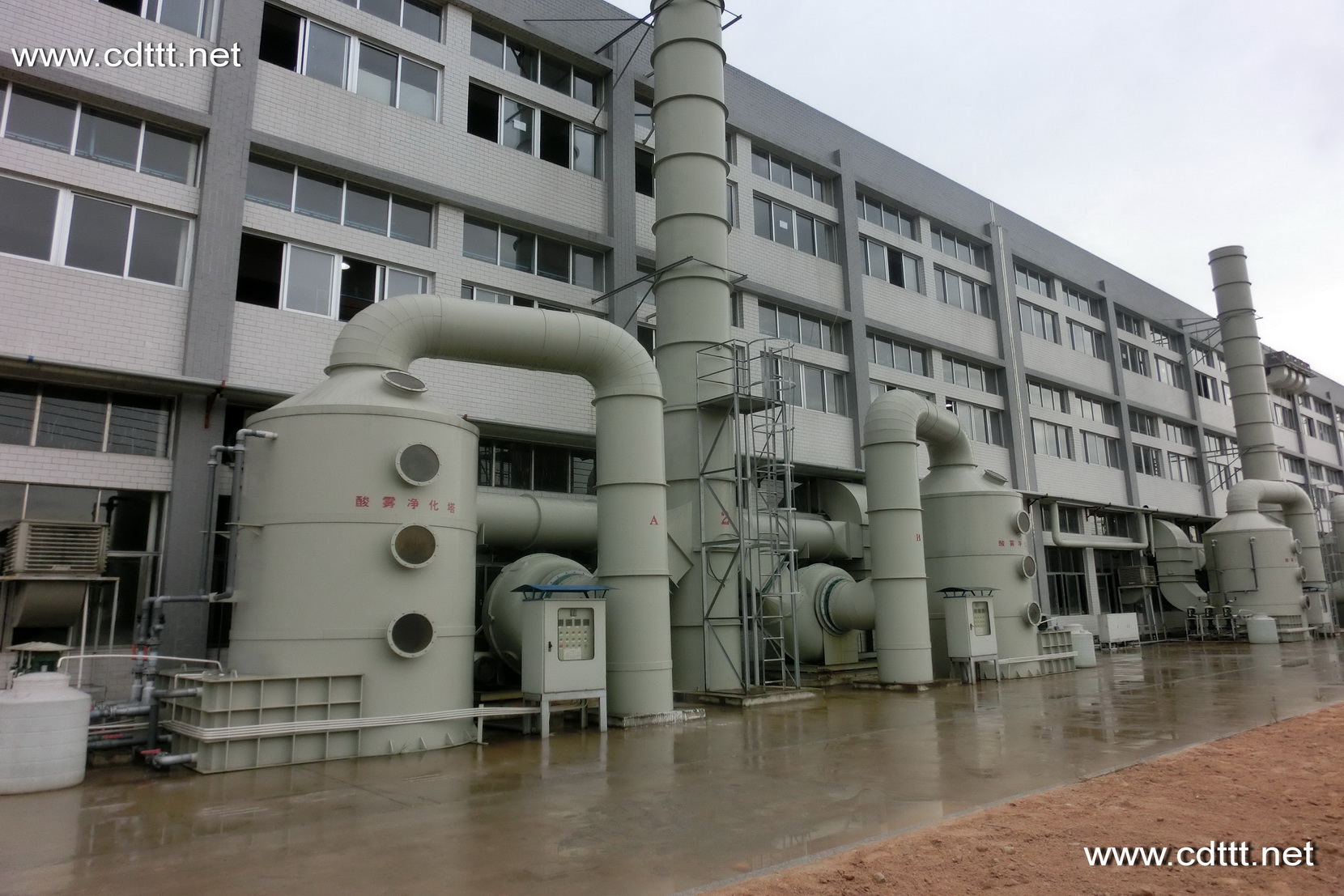

绵阳电子厂废气处理塔

服务对象：
1、机械加工、电镀、表面处理车间的酸性刺鼻废气的净化处理达标排放。
2、学校、医院、科研单位的实验室、化验室通排风废气收集集中净化处理达标排放。
3、家具、汽修喷涂、医药生产、化工反应流程产生的有机废气集中收集回收处理，净化空气达标排放。
4、垃圾场、垃圾点、污水池、屠宰场、养殖场、废物处置点等产生的异味臭气集中收集处理达标排放。

废气净化塔为我公司产品，公司已形成以填料式洗涤塔、旋流塔、动力波洗涤塔、光氧化洗涤塔、一体化洗涤塔等品类齐全的废气净化设备，可适应各种腐蚀环境、各种废气类型的废气净化设备，是根据电镀和机加工表面处理工艺产生的污染性酸碱气体而设计的成套设备，也是我厂根据国内外废气处理设备和我厂多年酸雾处理经验的基础上改进的新一代废气处理设备本设备可根据废气特点进行组合安装，该设备具有阻力小，能耗省，噪声低，处理效率高，能处理氯化氢气体（HCL）、氟化氢气体（HF）、氨气（NH₃）、硫酸雾（H₂SO₄）、铬酸雾（CrO₃）、氰氢酸气体（HCN）、碱蒸汽（NaOH）、硫化氢气体（H₂S）、二氧化硫（SO₂）气体及福尔马林（HCHO）等气体。同时，根据我公司特有工艺运行可处理可挥发性VOCs有机废气、恶臭气体等非水溶性废气的处理，废气由风机压入净化塔内筒匀压室，经过第一级喷雾处理，塔体上部喷淋吸收液，下部进入塔体的有害气体与喷淋液呈逆向流动，即废气由下而上流动，喷淋液由上而下喷淋，这样能使汽液接触更加充分，采用重叠式双层滤料层喷淋及喷雾交叉布置，废气穿过有花片球式填料组成的填料层，再经过二道喷雾处理，使气液两相充分接触发生吸收中和反应，提高了净化效率，经处理后的废气再经过脱水器脱液处理，然后排入大气，达到高效净化之目的，净化后的废气达到环保排放标准。
目前生产的 STPF（A/B/S/W/G）系列废气净化塔均为国内较新工艺，该设备采用耐腐蚀玻璃钢机械缠绕成型或聚丙烯（PP）材料焊接成型，设备具有净化效率好，结构紧凑，造型美观，操作、维护方便，运行费用低等优点。产品投放市场后，经几年使用净化效率好，深受用户好评。
本设备严格按照环保部HJ-T-387（6）-2006-环境保护产品技术要求《工业废气吸收净化装置》中的规定。
我公司生产的废气处理系统有五大系列28种规格，每种规格又分A型（正压排出）和B型（负压吸出）两种型式，各规格联合可处理多品种复杂性废气，处理风量为2000～60000m³/h，设备阻力≤70毫米水柱，喷淋系统喷嘴前压力≥10米水柱。可按客户要求单独为客户设计各恶劣环境条件下的复杂废气处理系统。
设备的组成由废气发生源工作吸风罩、防腐通风管道、排风机、风量控制、吸收塔塔体、吸收液循环输送系统、喷淋装置、除雾装置、加药装置、储液箱、填料吸附系统、控制系统等组成，是目前净化废气效率高，工艺较先进、结构合理设备之一。
酸性废气的吸收反应举例如下：
1、盐酸废气 HCI+NaOH→NaCI+H₂O₂
2、磷酸废气 H₃PO₄+2NaOH→Na₂HPO₄+2H₂O
3、硫酸废气 H₂SO₄+2NaOH→Na2SO₄+2H₂O SO₂+2NaOH→Na₂SO₄+H₂O
4、硝酸废气 3NO₂+H₂O=2HNO₃+NO+136.2kJ
5、氯气废气 Cl₂+2NaOH→NaCl+NaClO+H₂O

技术性能

废气	初始浓度	净化效率（%）
HCL	≤600mg/m³	95-99
H₂SO₄	≤600mg/m³	90左右
NO_x	＜3000mg/m³	80-90
吸收中和液	2-6%NaOH溶液



VOCs废气	初始浓度50-500 mg/m³	净化效率70%
吸收中和液	Yj-01

产品规格型号

净化塔	型号STPF-	3	5	7.5	10	12.5	15	17.5	20	25	30	35	40	45	50
	处理风量	3000	5000	7500	10000	12500	15000	17500	20000	25000	30000	35000	40000	45000	50000
	设备阻力	49-60mmH₂O(530-650Pa)
选配风机	型号	4A	4.5A	5A	5A	5A	6C	8C	8C	8C	8C	10C	10C	10D	10D
	电机功率KW	3	4	5.5	7.5	11	15	15	18.5	22	22	37	45	55	55
	转速r/min	2900	2900	2900	2900	2900	2240	1600	1600	1800	1800	1250	1250	1450	1450
选配水泵	FSB	-40	-50	-50	-50	-65	-65	-65	-65	-80	-80	-80	-100	-100	-100
选配水泵	电机功率kw	2.2	3	3	3	5.5	5.5	5.5	5.5	7.5	7.5	7.5	11	11	11
尺寸表	外径ф	1200	1500	1700	1800	1800	2000	2100	2200	2400	2600	3000	3200	3400	3600
	塔高H	4200	4500	4500	4500	4500	4800	4800	4800	5000	5000	5000	5200	5200	5200
	进风口ф1	400	400	500	500	600	600	700	800	900	1000	1100	1200	1300	1350
	排风口ф2	400	400	500	500	600	600	700	800	900	1000	1100	1200	1300	1350
	进风口高H1	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
工作重量（kg）		1600	1800	2200	2700	2900	3200	3800	3800	4400	5000	6000	7000	7800	9500

注：

1、以上数据为参考值，供货产品具体尺寸按设计图纸和根据用户车间生产废气排放情况修改或合同约定。

2、产品型号为系列号，根据规格不同加编号，如：STBF-15型号表示为三特牌废气处理系统BF型15000m3/h的处理量。材质：BF型为玻璃钢，PF型为PP聚丙烯。

3、产品订购时需要客户提供废气的排放量m3/h、废气介质、废气温度℃、废气源到废气处理塔排气管道距离等。

4、排放口离地高度为15米，客户需将设备电源和水源引入到处理塔或控制箱附近，排污口离塔体4米范围。

5、尾气管高度设计中已确定，用户如需加高，订货时务请注明。

6、单级为一组喷水管一层多面花球，双级为二组喷水管二层多面花球，以此类推。

7、废气浓度≥100mg/M3 一般选用三级，100-50mg/M3 选用双级，50mg/M3以下单级，超浓度选择双塔串联组合运行。

安装及使用注意事项

    1 、本设备宜安装在高出地面200mm 以上的混凝土基础上，水泵、风机应按要求另做混凝土基础。
    2 、运输安装时要注意保护，不得碰损机体及部件。
    3 、本设备出厂时，本公司根据具体情况，采用分段包装运输，由本公司派人员到现场安装调试。
    4 、本设备安装和工作在室外的，冬季应对底部水池部位注意防冻。
    5 、本设备底部水池有液位标记，使用前务必按液们标记注入吸收液。使用过程中应注意补充吸收液。
    6 、使用时应先开循环水泵 2-3 分钟，再开动鼓风机，停机时应先停鼓风机 1-2 分钟后，再停循环水泵。
    7 、应根据使用情况定期检查塔体底部水池内液体酸性深度及排气口气体净化程度，超过标准时。应更换底部水池中的吸收液。
    8 、本设备一年半至二年做一次检修，检查盘状喷淋管和填料的填塞情况，并对其进行清洗。
