1、机械加工、电镀、表面处理车间的酸性刺鼻废气的净化处理达标排放。
2、学校、医院、科研单位的实验室、化验室通排风废气收集集中净化处理达标排放。
3、家具、汽修喷涂、医药生产、化工反应流程产生的有机废气集中收集回收处理，净化空气达标排放。
4、垃圾场、垃圾点、污水池、屠宰场、养殖场、废物处置点等产生的异味臭气集中收集处理达标排放。
一、概述
DGS系列无泵酸雾净化塔适用于处理硫酸雾、氯化氢气体、铬酸雾、氢氰酸气体、硫化氢、氨气、碱蒸汽等水溶性气体。净化后的废气达到国家排放标准。
STPF型玻璃钢高浓度酸雾净化塔，是净化较高浓度的盐酸、硫酸雾及氮氧化物废气的新型净化设备，它具有净化效率高，结构紧凑、占地面积小、耐腐蚀、耐老化性能好，重量轻，便于安装、运输，管理维修等特点，适用于化工、机械、电子、仪表等行业电镀酸洗腐蚀等酸雾废气的净化处理。
酸雾废气处理系统有四大系列，28种规格，每种规格又分A型（正压排出）和B型（负压吸出）两种形式，各规格联合可处理多品种复杂性废气，处理风量为2000~6000㎡/时，设备阻力≤70毫米水柱，喷淋系统喷嘴前压力≥10米水柱。可按客户要求单独为客户设计哥恶劣环境条件下的复杂处理系统。
设备的组成由废气发生源工作吸风罩、防腐通风管道、排风机、风量控制、吸收塔塔体、吸收液循环输送系统、喷淋装置、除雾装置、加药装置、储液箱、填料吸附系统、控制系统等组成，是净化废气效率高，工艺先进、结构合理设备之一。
工作原理：
废气由风机压入净化塔匀压室，首先进入填料段进行充分气液混合中和反应，通过多级填料，喷淋，喷雾处理，使气液两相充分逆向接触发生中和吸收反应，最后进入脱液处理后排入大气，经处理后的气体达到国家排放标准。

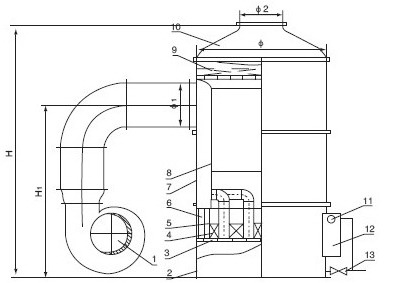

二、工作原理及结构构图
|
|
1、离心通风机 |
三、技术性能
|
废气性质 |
初始浓度 |
净化效率（%) |
吸收中和液 |
|
HCL |
≤400mg/m3 |
≥95 |
2-6%NaOH溶液 |
|
H2SO4 |
≤400mg/m3 |
90-95 |
2-6%NaOH溶液 |
四、主要规格及性能
|
型号 |
DGS-3 |
DGS-5 |
DGS-7.5 |
DGS-10 |
DGS-20 |
DGS-30 |
DGS-40 |
DGS-50 | |
|
处理风量m3/h |
2700 |
4500 |
7500 |
10000 |
17000 |
30000 |
40000 |
50000 | |
|
选配风机 |
型号 |
GBF4-72 |
GBF4-72 |
GBF4-72 |
GBF4-72 |
GBF4-72 |
GBF4-72 |
GBF4-72 |
GBF4-72 |
|
电机功率KW |
5.5 |
7.5 |
15 |
15 |
22 |
37 |
37 |
55 | |
|
净化塔阻力（mmH2O） |
180-200 |
180-200 |
180-200 |
180-200 |
180-200 |
180-200 |
180-200 |
180-200 | |
|
工作重量(Kg) |
1450 |
1460 |
2020 |
2720 |
3470 |
5180 |
6850 |
8100 | |
|
碱性重量(Kg) |
1000 |
1000 |
1300 |
1860 |
2250 |
3450 |
5000 |
6000 | |
|
外径ф |
1400 |
1400 |
1600 |
1800 |
2130 |
2600 |
3200 |
3600 | |
|
塔高H |
3500 |
3500 |
3550 |
3550 |
3600 |
3650 |
3800 |
3800 | |
|
进气口中心高H1 |
2800 |
2800 |
2750 |
2700 |
2600 |
2500 |
2400 |
2350 | |
|
进气口径ф1 |
400 |
450 |
500 |
600 |
800 |
1000 |
1200 |
1300 | |
|
排气口径ф2 |
400 |
450 |
500 |
600 |
800 |
1000 |
1200 |
1300 | |
|
排污阀径Dg1 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 | |
|
供水管直径Dg2 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 | |
