1、机械加工、电镀、表面处理车间的酸性刺鼻废气的净化处理达标排放。
2、学校、医院、科研单位的实验室、化验室通排风废气收集集中净化处理达标排放。
3、家具、汽修喷涂、医药生产、化工反应流程产生的有机废气集中收集回收处理，净化空气达标排放。
4、垃圾场、垃圾点、污水池、屠宰场、养殖场、废物处置点等产生的异味臭气集中收集处理达标排放。
一、概述
DGS-B型玻璃钢酸雾净化塔是本企业根据国外废气处理设备和我企业酸雾处理的基础上改进的新一代酸雾处理设备，该设备具有阻力小、能耗省、噪音低、处理效果高。能处理氯化氢、氟化氢、氨气、硫酸雾、碱蒸汽、硫化氢等气体。经过几年使用，净化后的废气，达到国家排放标准。
二、规格及尺寸
|
型号\参数 |
净化塔参数 |
选配风机GBF4-72 |
选配水泵 |
净化塔外形规格 | ||||||||
|
处理风量 |
阻力 |
型号 |
全压 |
电机功率 |
型号 |
电机功率 |
直径D |
高度H |
排风口 |
进风口 |
H1 | |
|
3型 |
3000 |
490 |
No.5A |
794 |
2.2 |
FYS-32 |
1.5 |
1400 |
2350 |
400 |
400×300 |
1300 |
|
5型 |
5000 |
No.5A |
765 |
2.2 |
FYS-32 |
1.5 |
1500 |
2350 |
500 |
500×400 |
1300 | |
|
7.5型 |
7500 |
No.6A |
1118 |
4 |
FYS-40 |
2.2 |
1600 |
2450 |
500 |
500×400 |
1300 | |
|
10型 |
10000 |
No.6A |
1020 |
4 |
FYS-40 |
2.2 |
1600 |
2500 |
600 |
600×400 |
1500 | |
|
12.5型 |
12500 |
No.6A |
784 |
4 |
FYS-50 |
4 |
1800 |
3400 |
600 |
600×400 |
1500 | |
|
15型 |
15000 |
No.8C |
902 |
7.5 |
FYS-50 |
4 |
1900 |
3400 |
800 |
700×650 |
1500 | |
|
17.5型 |
17500 |
No.8C |
1451 |
11 |
FYS-50 |
4 |
1900 |
3400 |
800 |
700×650 |
1500 | |
|
20型 |
20000 |
No.8C |
1343 |
11 |
FYS-60 |
5.5 |
2100 |
3450 |
800 |
800×650 |
1500 | |
|
25型 |
25000 |
No.10C |
912 |
11 |
FYS-50 |
5.5 |
2100 |
3450 |
900 |
800×650 |
1500 | |
|
30型 |
30000 |
No.10C |
1098 |
15 |
FYS-50 |
5.5 |
2300 |
3450 |
1000 |
900×800 |
1500 | |
|
35型 |
35000 |
No.10C |
961 |
15 |
FYS-50 |
5.5 |
2600 |
3450 |
1000 |
1000×800 |
1500 | |
|
40型 |
40000 |
No.10C |
1187 |
18.5 |
FYS-50 |
5.5 |
3000 |
3600 |
1200 |
1000×800 |
1500 | |
|
45型 |
45000 |
No.12C |
932 |
18.5 |
FYS-80 |
7.5 |
3000 |
3600 |
1200 |
1000×800 |
1500 | |
|
50型 |
50000 |
No.12C |
1245 |
30 |
FYS-80 |
7.5 |
3200 |
3800 |
1200 |
1290×900 |
1500 | |
|
60型 |
60000 |
No.12C |
1383 |
37 |
FYS-80 |
7.5 |
3600 |
3800 |
1300 |
1290×900 |
1500 | |

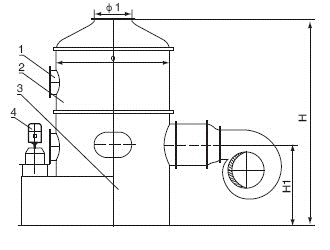

三、外形图
1、观察孔 2、净化塔 3、循环水箱 4、循环水泵
四、技术性能表
|
废气性质 |
初始浓度 |
净化效率（%) |
|
HCL |
≤400mg/m3 |
≥95 |
|
H2SO4 |
≤400mg/m3 |
90-95 |
|
吸收中和液 |
2-6%NaOH溶液 | |
